Pára pro kuchyňský provoz
Parní kotelna slouží jako zdroj páry pro kuchyňské spotřebiče. Zadání počítá s pokrytím jejich odběru i tepelných ztrát navazujícího potrubí. Naším úkolem bylo připravit software pro řízení dvojice kotlů v této technologii.

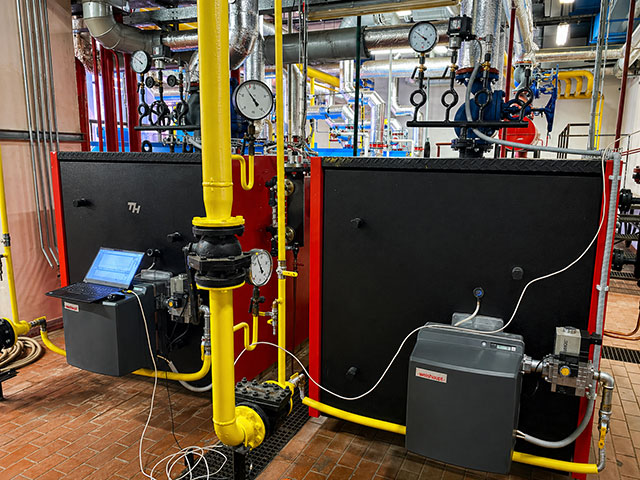

Nízkotlaký parní kotel THP400 P
Technické podklady specifikují nízkotlaký parní kotel THP400 P o tepelném výkonu 400 kW, kterému odpovídá parní výkon 600 kg/h. Tyto hodnoty se vztahují k jednomu kotli.
Jde o třítahové provedení s plamencem, chlazenou obratovou komorou, dvěma tahy žárových trubek a kouřovým sběračem. Kotle jsou vybaveny plynovými hořáky Weishaupt, přívodem plynu a navazující parní armaturou.
Provozní a zabezpečovací výbava
Dokumentace kotle uvádí mimo jiné:
- uzavírací ventil na parním výstupu DN125,
- vodoznak délky 300 mm a regulaci hladiny vody,
- manometr se smyčkou a kohoutem,
- omezovací manostat a provozní a vypínací manostat,
- napájecí potrubí se zpětnou klapkou a uzavíracími armaturami,
- uzávěr pro vypouštění a odkalení,
- teploměr spalin s jímkou,
- pojistný ventil s otevíracím tlakem 1 bar.
Výbava tak zahrnuje prvky pro měření tlaku, kontrolu a regulaci hladiny vody i kontrolu teploty spalin.

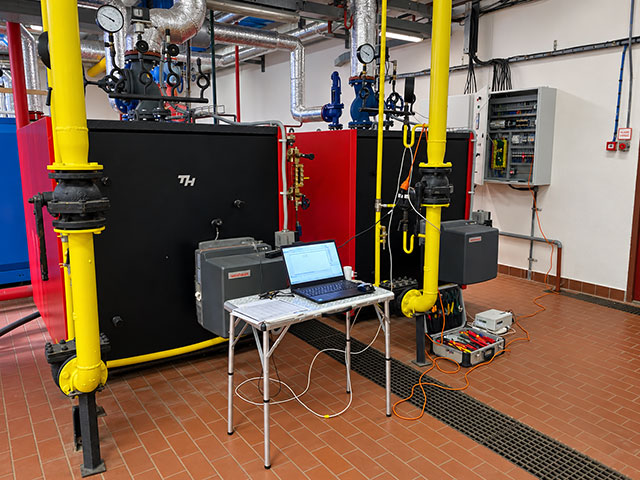

Vlastní řídicí systém a displej pro každý kotel
Každý ze dvou parních kotlů je řízen vlastním řídicím systémem AMiT AMAP99S s vlastním displejem APT130. Software pro obě sestavy jsme vytvořili pro společnost Energocentrum plus jako součást řešení parní kotelny pro kuchyňský provoz.

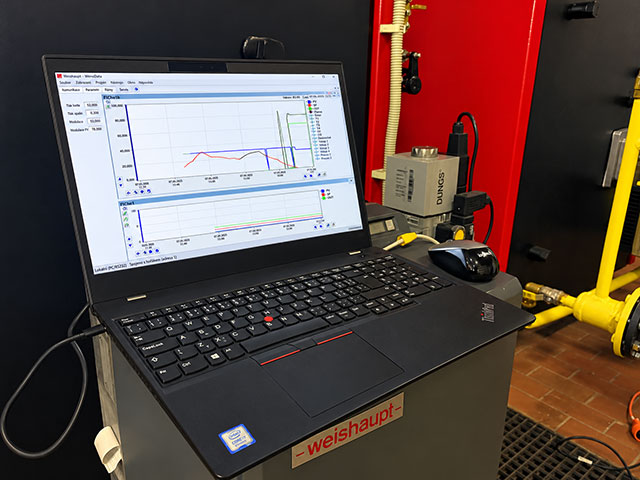

Sledování veličin při startu a ladění provozu kotle
Aplikace AMiT ViewDet na servisním notebooku sleduje prostřednictvím řídicího systému AMiT AMAP99S průběh veličin při startu a ladění provozu kotle.
