Společné řízení výrobní haly a jejího zázemí
Výrobní provoz, kanceláře a technické místnosti mají rozdílné nároky na vnitřní prostředí. V hale se navíc mění tepelná zátěž podle chodu výrobních technologií. Úkolem softwaru je sladit přívod a odvod vzduchu, teplotu, vlhkost a provoz chladicích jednotek s aktuálními požadavky jednotlivých částí objektu.
Řízení je rozděleno mezi pět rozvaděčů MaR označených RMaR09 až RMaR13. Řídicí systémy AMiT obsluhují jednotlivé technologické celky, místní panely zpřístupňují jejich ovládání a nadřazená vizualizace PROMOTIC soustřeďuje informace pro centrální dohled.
Rozsah řízené technologie
| Zařízení | Počet |
|---|---|
| Hlavní VZT jednotky haly | 2 |
| VZT jednotka kanceláří a zázemí | 1 |
| Odvodní ventilátory haly | 4 |
| Splitové chladicí systémy haly | 24 |
| Vnitřní kazetové jednotky kancelářského systému VRV | 14 |
| Chladicí jednotky serverovny | 3 |
| Chladicí jednotky rozvodny NN | 2 |
| Odtahy trafokobek | 3 |
| Větrání rozvoden VN a NN | 2 |
| Odtah chemie v provedení ATEX | 1 |
| Odtah dílny údržby | 1 |
| Odtahy od pecí | 2 |
Součástí řízení je také regulační uzel vytápění kanceláří s oběhovým čerpadlem, regulačním ventilem a měřením teploty topné vody. Měření v prostoru haly poskytuje údaje o teplotě, vlhkosti a tlakových poměrech.
Vzduchotechnika reaguje na režim výroby

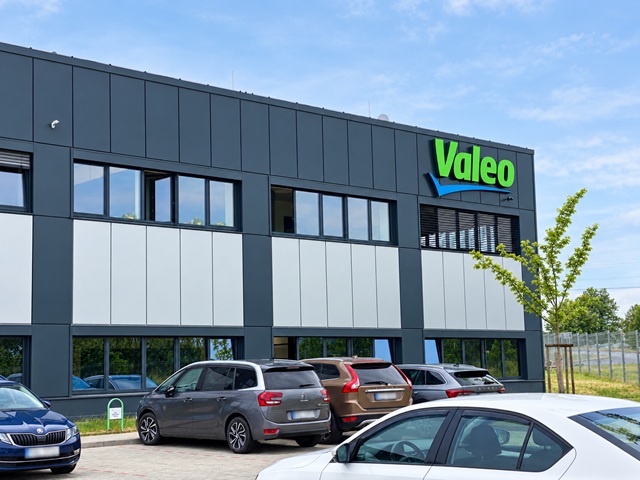

Dvě hlavní VZT jednotky přístavby upravují teplotu a vlhkost přiváděného vzduchu. Každá je podle projektového návrhu dimenzována na přívod 35 000 m³/h a odvod 30 000 m³/h. Software řídí ventilátory, směšovací klapky, ohřev, chlazení a parní zvlhčování a vyhodnocuje související provozní i poruchové signály.
Provozní režimy zahrnují temperování při odstávce výroby, zimní cirkulaci s přívodem čerstvého vzduchu, volné chlazení venkovním vzduchem v přechodném období a letní provoz s chlazením. Regulace přitom zohledňuje odsávání od výrobních technologií, aby přívod vzduchu odpovídal jeho odvodu a požadavku na přetlak v hale.
Čtyři samostatné odvodní ventilátory doplňují větrání haly a umožňují využívat volné chlazení i bez otevírání světlíků. V kancelářích a zázemí pracuje samostatná VZT jednotka s rotační rekuperací, ohřevem, chlazením a zvlhčováním. Její projektovaný přívodní i odvodní průtok činí 3 000 m³/h.
Chlazení po zónách a komunikace Modbus
Tepelnou zátěž výrobního prostoru pomáhá odvádět 24 splitových systémů s potrubními vnitřními jednotkami. Jejich provoz navazuje na měření teploty v hale. Kancelářská část využívá systém VRV se 14 kazetovými jednotkami, který umožňuje členění prostoru na teplotní zóny.
Samostatně jsou začleněny tři chladicí jednotky serverovny a dvě jednotky rozvodny NN. Nadřazený software komunikuje s klimatizačními zařízeními po sběrnici Modbus RTU. Jejich vlastní regulace tak zůstává součástí uceleného systému ovládání a provozního dohledu.
Technologické odtahy a větrání technických místností
Odtah chemie v provedení ATEX pracuje v návaznosti na pracovní směny. Software ovládá ventilátor a klapku a sleduje zanesení filtrů. Odtah dílny údržby a dva odtahy od pecí doplňují samostatně ovládané okruhy s řízením otáček ventilátorů přes frekvenční měniče.
Větrání tří trafokobek a rozvoden VN a NN reaguje na teplotu v jednotlivých místnostech a na časové programy provětrání. Pro obsluhu jsou dostupné informace o chodu zařízení a poruchách, které usnadňují rozpoznání problému a cílený servisní zásah.
Přehledná obsluha a centrální dohled

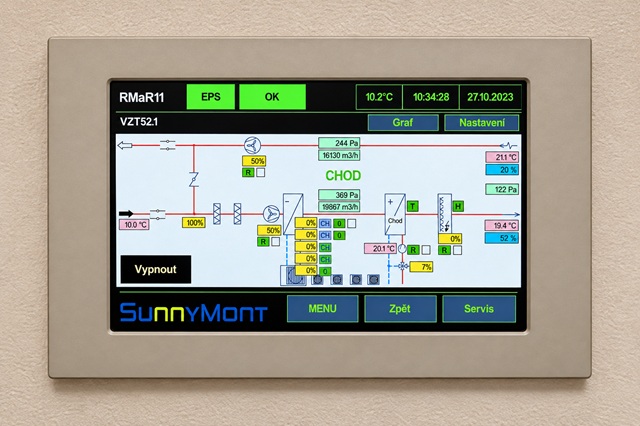

Na operátorských panelech jsou technologie zobrazeny jako přehledná schémata s aktuálními měřenými hodnotami, stavy pohonů a nastavením provozu. Obsluha může sledovat činnost zařízení přímo u rozvaděče a využít grafy pro kontrolu průběhu vybraných veličin.
Vizualizace PROMOTIC doplňuje místní ovládání o společný přehled HVAC technologií. Propojení regulačních funkcí, komunikace s klimatizačními jednotkami a srozumitelné obsluhy pomáhá udržovat požadované podmínky ve výrobě i v zázemí a zjednodušuje každodenní dohled.
