Nejdříve porozumět skutečnému zapojení

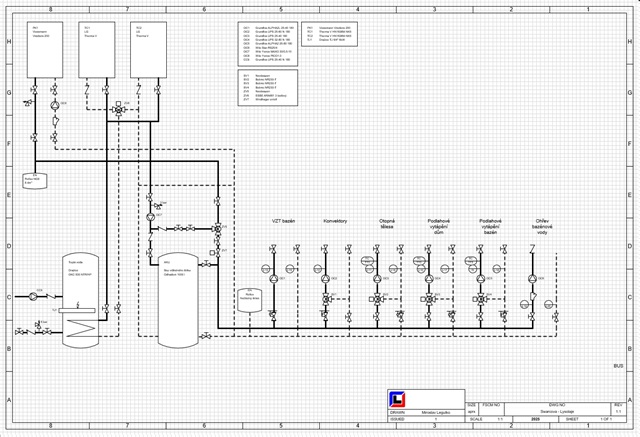

Technické zázemí domu se během let provozu a dílčích úprav postupně rozrůstalo. Před návrhem rekonstrukce jsme proto nejprve zmapovali aktuální stav a přenesli jej do elektronické formy. Vznikl tak společný podklad, na kterém lze přehledně sledovat propojení zdrojů tepla, akumulace i jednotlivých odběrných okruhů.
Takové schéma pomáhá při hledání provozních souvislostí i při rozhodování, které části zachovat, které upravit a které již v soustavě nemají opodstatnění. Zároveň vytváří srozumitelný výchozí bod pro navazující strojní práce a návrh regulace.
Několik způsobů ovládání, jeden společný systém
Každý z dodavatelů, kteří do technologie v minulosti zasahovali, použil vlastní způsob měření a regulace. Jednotlivé části tak pracují samostatně, ale jejich regulace spolu nekomunikují. Obsluha se dnes musí orientovat v několika odlišných rozhraních:
- Plynový kotel je ve stávajícím zapojení ovládán pouze přes vlastní displej.
- Tepelná čerpadla se obsluhují pomocí mobilní aplikace.
- Topné okruhy řídí regulace Vitotronic.
- Další části technologie mají vlastní rozvaděče s jednoduchými regulátory.
Z pohledu uživatele to znamená více míst pro nastavování a kontrolu. Z pohledu technologie chybí společná koordinace: požadavky jednotlivých okruhů se nepředávají mezi regulátory tak, aby zdroje a spotřebiče tepla pracovaly jako jeden celek.
První priorita: dodávka tepla pro bazénovou VZT
Nejbližším cílem jsou strojní úpravy soustavy kvůli nevyhovujícím parametrům dodávky tepla pro vzduchotechnickou jednotku bazénového prostoru. Pro její provoz je podstatné, aby k ní topná voda přicházela v požadovaných teplotních a průtokových poměrech. Samotná dostupnost zdroje tepla ještě nezaručuje, že se teplo dostane ke spotřebiči za potřebných podmínek.
První etapa se proto zaměří na úpravu hydraulického zapojení, tedy způsobu, jakým topná voda soustavou proudí a rozděluje se mezi jednotlivé okruhy. Smyslem je vytvořit vhodné podmínky pro zásobování bazénové VZT a pro následnou regulaci jejího odběru tepla.
Zjednodušení soustavy a retrofit potřebných prvků
Další úpravy počítají s odstraněním nadbytečných komponent a s retrofitem těch, které budou pro budoucí provoz potřebné. Retrofit zde znamená cílenou modernizaci stávajících prvků tak, aby mohly dál plnit svou funkci v upravené soustavě.
Výsledkem má být přehlednější technologické uspořádání s jasnou úlohou jednotlivých zařízení. To usnadní nastavení provozních vazeb, budoucí údržbu i hledání příčin případných problémů.
Společné řízení pro všechny technologické podsystémy

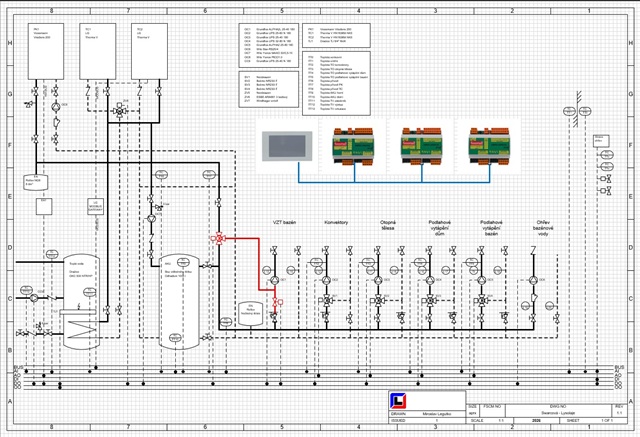

Po strojních úpravách je plánována kompletní výměna systému měření a regulace (MaR). Cílem je integrovat všechny technologické podsystémy pod jedno řízení, které bude koordinovat zdroje tepla i požadavky jednotlivých odběrů. Plynový kotel, tepelná čerpadla, topné okruhy a bazénová vzduchotechnika tak mají získat společnou provozní logiku.
Přínosem má být jednotná obsluha, lepší přehled o stavu soustavy a možnost nastavovat vzájemné vazby na jednom místě. Společné řízení má umožnit, aby se požadavky na teplo vyhodnocovaly v souvislostech a jednotlivé části na sebe navazovaly.
Rekonstrukce v Lysolajích je připravována jako postupný proces: od zdokumentování skutečného stavu přes úpravu samotné technologie až po její sjednocené řízení. Každá etapa tak vytváří podmínky pro další krok a pro dlouhodobě přehledný a spolehlivý provoz.
