Napojení objektu na soustavu zásobování teplem
Technologie je umístěna v samostatné místnosti č. 1.21 v prvním nadzemním podlaží objektu. Do tohoto prostoru jsou přivedeny potrubní rozvody budovy a horkovodní přípojka. Stanice tak soustřeďuje předávání tepla i navazující měření a regulaci na jednom místě.
Stanice je navržena jako horkovodní a tlakově nezávislá, s doplňováním topné vody z vratného potrubí horkovodu. Technologická sestava je umístěna na rámu z uzavřených ocelových profilů s antivibračními podložkami. Potrubní rozvody jsou vybaveny uzávěry pro obsluhu a servis jednotlivých částí.
Měření a regulace s AMiT AMiNi4DW2
Součástí kompletní dodávky MaR je řídicí systém AMiT AMiNi4DW2 s aplikačním softwarem. Systém měření a regulace zajišťuje regulaci topné vody podle potřeb objektu a vyhodnocení provozních i havarijních stavů technologie. Řídicí systém je součástí elektrického rozvaděče umístěného poblíž výměníkové stanice.

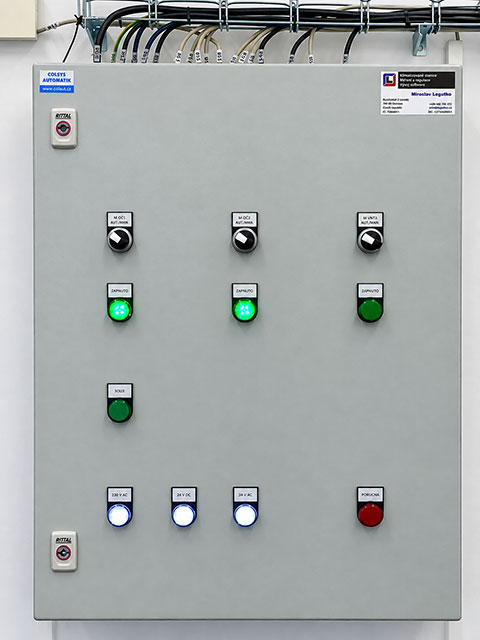

Místní ovládání doplňují přepínače a kontrolky na čelní straně rozvaděče. Obsluha má přehled o stavech ovládaných zařízení, napájení a společné signalizaci poruchy.
Měření spotřeby tepla a vody
Pro měření celkové spotřeby tepla je v projektu navržen ultrazvukový měřič tepla s napájením 230 V a komunikačním modulem M-Bus pro dálkový přenos dat. Měření tepla je součástí dodávky technologie výměníkové stanice.
Návrh zahrnuje také vodoměr doplňované topné vody a vodoměr studené vody pro sledování spotřeby vody určené k ohřevu teplé vody. Měření tak poskytuje údaje o dodaném teple i souvisejících odběrech vody.
Příprava pro sběr a dálkový přenos dat
Projekt počítá s napojením systému MaR na přivedený kabel pro sběr a dálkový přenos dat. Komunikační výbava měřiče tepla a připravené kabelové napojení vytvářejí podmínky pro předávání provozních údajů mimo místnost výměníkové stanice.
