Automatické kotle na biomasu VERNER A602
V kotelně jsou osazeny dva kotle VERNER A602. Výrobce pro tento typ uvádí jmenovitý tepelný výkon 60 kW; dvojice tak představuje celkový jmenovitý výkon 120 kW. Řada A602 je určena ke spalování dřevních pelet a umožňuje také využití průmyslových pelet a agropelet podle podmínek výrobce.
Mezi vlastnosti těchto kotlů patří automatické dávkování paliva a zapalování, čištění výměníku, roštování a odvod popela mimo spalovací prostor. Vlastní kotlová regulace s dotykovým displejem zajišťuje ovládání kotle. Automatizace těchto činností omezuje potřebu každodenních ručních zásahů a usnadňuje provoz zdroje tepla v průmyslovém areálu.
Technické údaje a popis kotlové automatiky vycházejí z podkladů výrobce pro VERNER A602.
Tři topné okruhy s vlastní regulací

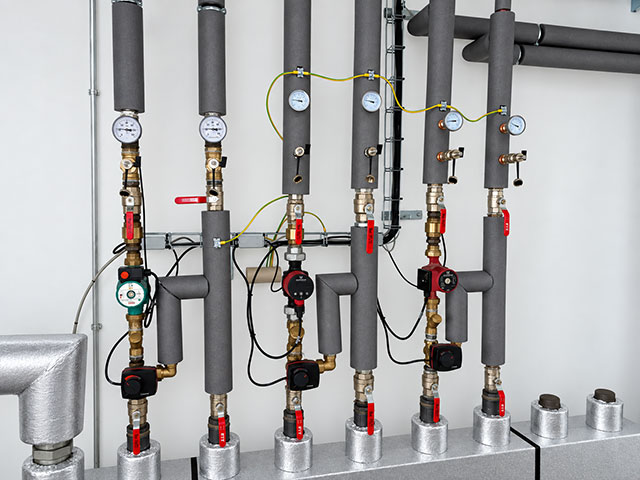

Na zdroj tepla navazuje rozdělovač se třemi topnými větvemi. Každá je vybavena vlastním oběhovým čerpadlem a směšovacím ventilem s elektrickým pohonem. Takové uspořádání umožňuje přizpůsobit dodávku tepla jednotlivým částem závodu a jejich rozdílným potřebám.
Úkolem regulace je udržovat požadovanou teplotu vody v příslušném okruhu. Směšovací ventil upravuje poměr horké vody ze zdroje a chladnější vratné vody, zatímco čerpadlo zajišťuje její oběh. Sladění obou prvků pomáhá dosáhnout plynulého vytápění bez zbytečného přetápění jednotlivých částí objektu.
Samostatné řízení větví usnadňuje také seřízení soustavy a servis. Teplotní snímače poskytují údaje pro regulaci, místní teploměry umožňují rychlou kontrolu přímo u rozdělovače. Obsluha tak má přehled o rozvodu tepla i bez zásahu do nastavení samotných kotlů.
Přehledné ovládání přímo na rozvaděči

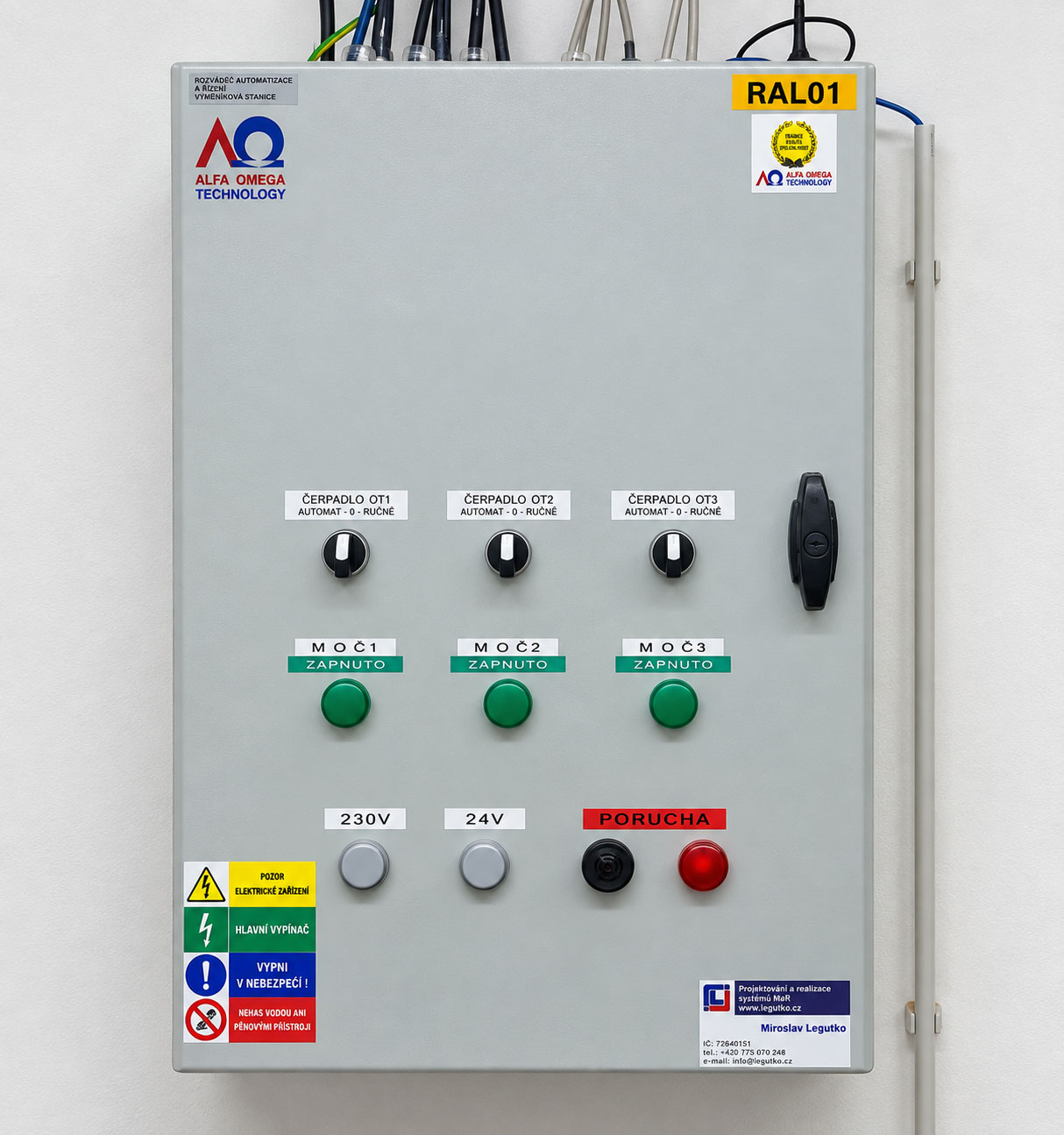

Rozvaděč RAL01 soustřeďuje místní ovládání tří čerpadel označených OT1, OT2 a OT3. Každé má samostatný přepínač automaticky – vypnuto – ručně a zelenou kontrolku chodu. Obsluha snadno rozliší stav jednotlivých větví a při servisní kontrole může zvolit odpovídající režim.
Na čelním panelu je také signalizace napájení 230 V a 24 V a společná poruchová signalizace. Ovládací prvky jsou rozděleny podle jednotlivých okruhů a srozumitelně označeny, což usnadňuje běžnou obsluhu i orientaci při hledání závady.
Hlídání poruch jako součást každodenního provozu
Spolehlivé vytápění vyžaduje vedle regulace také včasné upozornění na nestandardní stav. Světelná a akustická signalizace na rozvaděči upozorňuje obsluhu na poruchu, aby mohla prověřit technologii a zajistit potřebný zásah.
Dohled nad kotelnou je možný také prostřednictvím webserveru AMiT, který umožňuje sledovat provoz technologie ve webovém prohlížeči. Hlášení o poruchách se současně odesílají prostřednictvím SMS zpráv, takže obsluha dostane upozornění i v době, kdy není přímo v kotelně nebo nesleduje webový dohled.
Při diagnostice je důležité rozlišit problém samotného zdroje tepla od závady v rozvodu. Kontrola kotlové automatiky, napájení, režimu čerpadel a teplot v jednotlivých větvích pomáhá obsluze zúžit místo problému. Přehledné místní ovládání a poruchová signalizace tak doplňují automatický provoz kotlů o praktický dohled nad navazující otopnou soustavou.
